Schnittstelle zwischen PV-Anlage und Netzbetreiber – normgerecht & anschlussfertig
Der Zähleranschlussschrank ist das Herzstück der Netzanbindung Ihrer Photovoltaikanlage. Er bildet die zentrale Schnittstelle zwischen der Energieerzeugung, dem öffentlichen Netz und – bei Bedarf – der Übergabestelle zum Energieversorger. Ob mit integriertem Netz- und Anlagenschutz (NA-Schutz) oder ohne – wir bieten anschlussfertige Lösungen für private, gewerbliche und große Anlagen.
Funktion und Vorteile
- Zentrale Messeinrichtung für Stromerzeugung und ggf. Verbrauch
- Direkter Netzanschluss gemäß VDE-AR-N 4100 / 4105
- Mit oder ohne NA-/QU-Schutz – je nach Netzanschlussart und Leistungsgröße
- Anschlussfertig vormontiert, werksgeprüft und dokumentiert
- Zählerfeld gemäß TAB des zuständigen Netzbetreibers
Anwendungsbereiche
- Netzgekoppelte PV-Anlagen mit direkter Einspeisung
- Anlagen mit Eigenverbrauch und Überschusseinspeisung
- Anlagen mit NA-Schutz-Pflicht ab 30 kVA / 135 kWp (je nach Netzbetreiber)
- Anlagen mit Direktvermarktung oder Übergabepunkt auf der Niederspannungsebene
Technische Merkmale
- Nennstrom: bis 4000 A
- Nennspannung: bis 1000 VAC (üblicherweise 400 VAC oder 800 VAC)

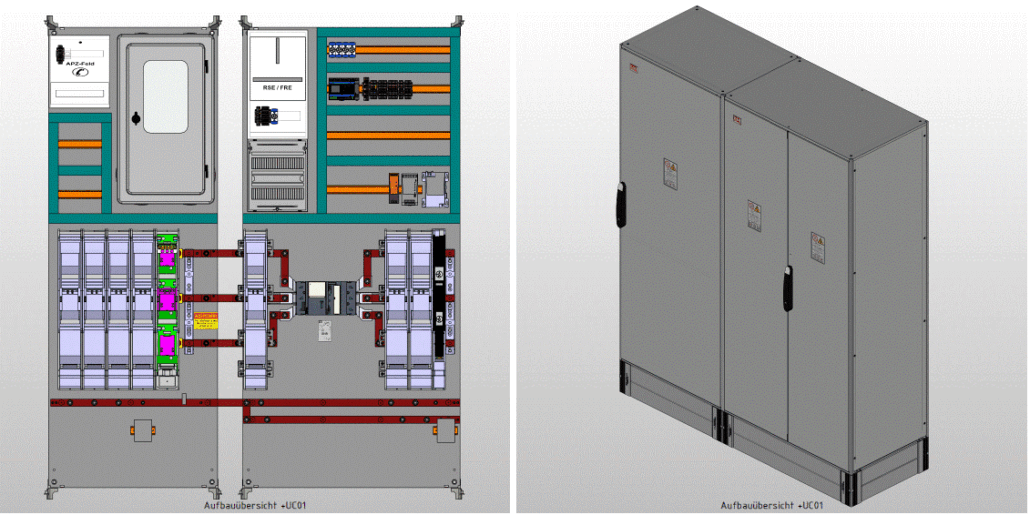

- Bauform: Wand- oder Standgehäuse (Innen und Außen)
- Schutzart: IP44 bis IP65
- Ausstattung je nach Ausführung:
- Wandlermessung oder Direktmessung
- NA-Schutz gemäß VDE-AR-N 4105 mit Überwachungseinheit

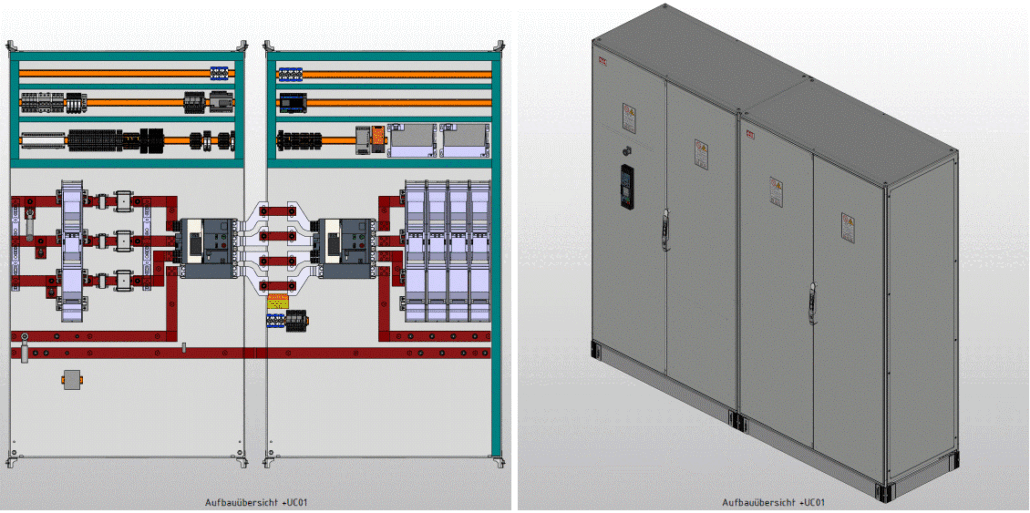

- QU-Schutz bei Direktvermarktung
- Vorbereitung für Energiezähler, Lasttrennschalter, Netzsperre etc.
- Anpassung an Netzbetreiber-Vorgaben

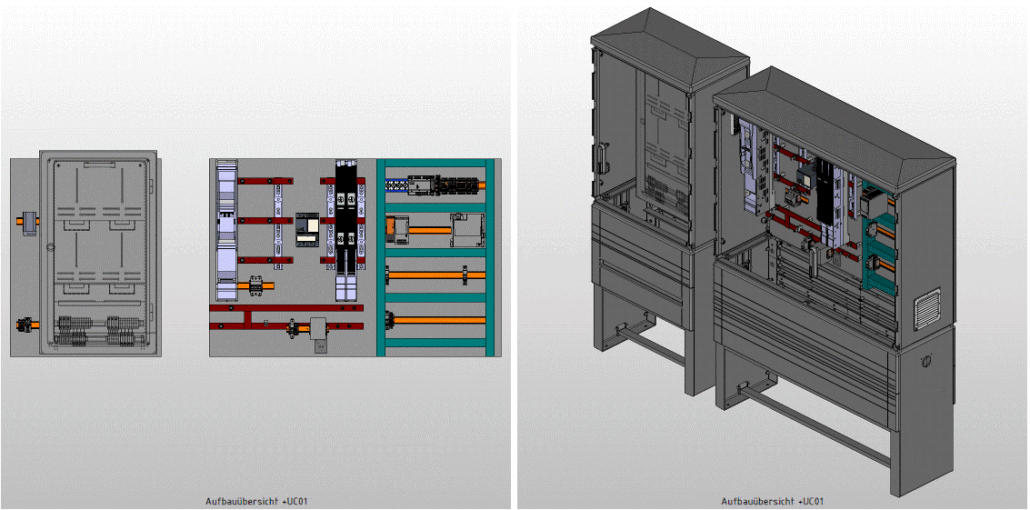

Zähleranschlussschränke mit NA-/QU-Schutz
Für Anlagen mit einer installierten Leistung ab ca. 30 kVA (bzw. über der Freigrenze des Netzbetreibers) ist ein aktiver Netz- und Anlagenschutz (NA-Schutz) erforderlich. Dieser ist in unseren Schränken bereits werksseitig integriert, geprüft und dokumentiert – inklusive Funktionsprüfung und Schaltplan.

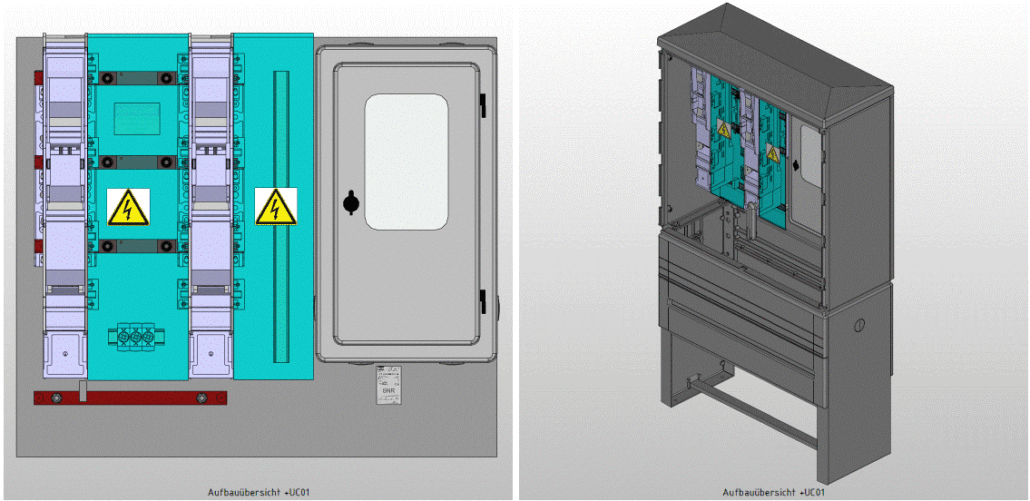

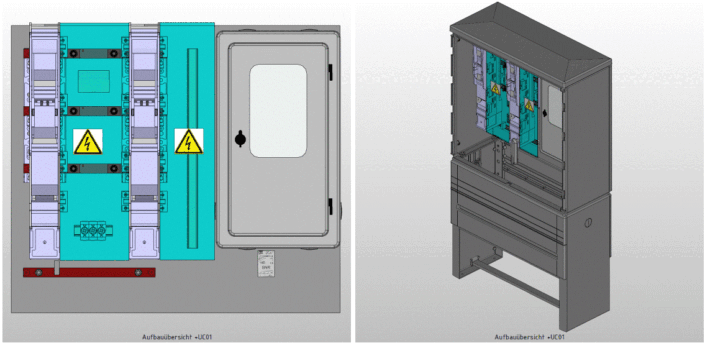

Zähleranschlussschränke ohne NA-/QU-Schutz
Für kleinere Anlagen oder bei Verwendung eines zentralen NA-Schutzes im Wechselrichter bieten wir kosteneffiziente, kompakte Zähleranschlussschränke ohne aktive Schutztechnik, jedoch mit allen notwendigen Komponenten für eine reibungslose Inbetriebnahme durch den Netzbetreiber.
Sie planen eine Einspeiseanlage?
Wir liefern Ihnen den passenden Zähleranschlussschrank – vorkonfiguriert, netzbetreiberkonform und montagebereit.
Fragen Sie hier Ihren individuellen Zähleranschlussschrank an.
Gerne unterstützen wir Sie bei der Auswahl oder Konfiguration des passenden ZAS für Ihr Projekt.
